FK固定側絲桿支撐座


	產品名稱：	FK固定側絲桿支撐座
	產品品牌：	臺灣TBI滾珠絲桿
	產品型號：	FK固定側
	產品內徑：	5-30（mm）
	產品外徑：	26-95（mm）
	產品高度：	34-117（mm）

產品說明

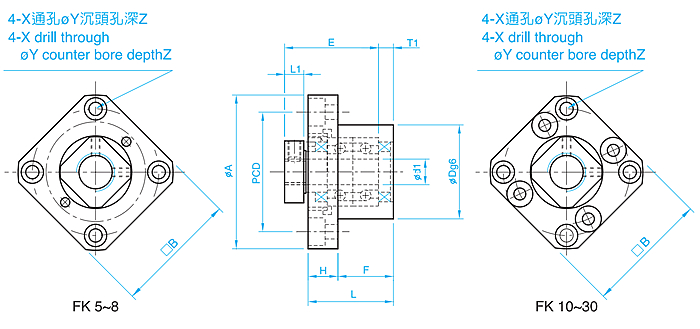

FK固定側絲桿支撐座外型尺寸：

單位：mm

型號 Model No.	d1	L	H	F	E	Dg6	A	PCD	B	L1	T1	X	Y	Z
FK5	5	16.5	6	10.5	18.5	20	34	26	26	5.5	3.5	3.4	6.5	4
FK6	6	20	7	13	22	22	36	28	28	5.5	3.5	3.4	6.5	4
FK8	8	23	9	14	2	28	43	35	35	7	4	3.4	6.5	4
FK10	10	27	10	17	29.5	34	52	42	42	7.5	5	4.5	8	4
FK12	12	27	10	17	29.5	36	54	44	44	7.5	5	4.5	8	4
FK15	15	32	15	17	36	40	63	50	52	10	6	5.5	9.5	6
FK20	20	52	22	30	50	57	85	70	68	8	10	6.6	11	10
FK25	25	57	27	30	60	63	98	80	79	13	10	9	15	13
FK30	30	62	30	32	61	75	117	95	93	11	12	11	17.5	15

TBI滾珠絲杠軸端加工尺寸（采用FK固定側）：

單位：mm

型號 Model No.	絲杠軸外徑d	軸承部軸外徑A	B	E	F	M	S
FK6	8	6	4	28	8	M6×0.75	8
FK8	10/12	8	6	32	9	M8×1	10
FK10	12/14/15	10	8	36	15	M10×1	11
FK12	14/15/16	12	10	36	15	M12×1	11
FK15	18/20	15	12	47	20	M15×1	13
FK20	25/28/30	20	17	62	25	M20×1	17
FK25	30/32/36	25	20	76	30	M25×1.5	20
FK30	36/40	30	25	72	38	M30×1.5	25
