SFV 高速重負載型滾珠絲杠 法蘭型單螺母
臺灣TBI滾珠絲杠SFV系列螺母屬于高速重負載型絲杠，TBI滾珠絲桿SFV此型螺帽之循環方式類似于T型螺帽。除了保有T型螺帽之優點外，此型之循環器的鋼珠，也沿著螺紋方向運行，并降低由鋼珠相互碰撞增加循環的順暢度，特別適合高速及重負載之設計。
原產地—臺灣
精密等級—C7級-C5級-C3級
SFV絲杠直徑——12mm—80mm
螺距(導程)——4mm、5mm、6mm、8mm、10mm、20mm
TBI絲杠長度——可根據絲杠需求訂制
滾珠絲杠有效導程——可根據需求訂制
絲杠聯接電機軸徑——根據要求定做
TBI螺桿為全新絲桿，如需要加工兩端請?zhí)峁﹫D紙。
TBI滾珠絲杠選型時首先確定載荷多少，速度多少，你選擇的電機轉速多少，就能確定絲桿的直徑和導程，然后就是精度選擇，選擇滾珠絲桿不用那么麻煩，知道這幾個參數足夠了。
| 型號 Model No. |

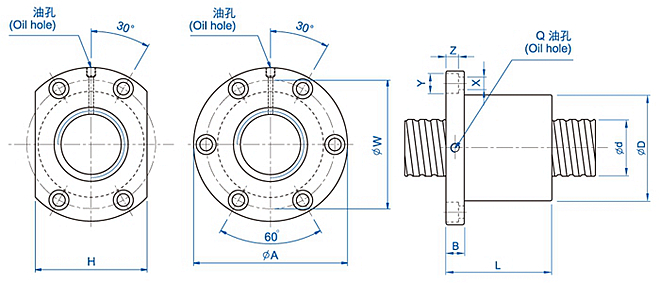

滾珠螺桿、螺帽之基準數據 Dimensions 單位 : mm | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | I | Da | D | A | B | L | W | H | X | Y | Z | Q | n | Ca | Coa | K | |
| SFV01205-2.8 | 12 | 5 | 2.500 | 30 | 50 | 10 | 42 | 40 | 32 | 4.5 | 8 | 4.5 | M6 | 2.8x1 | 661 | 1316 | 19 |
| SFV01210-2.7 | 10 | 2.500 | 30 | 50 | 10 | 53 | 40 | 32 | 4.5 | 8 | 4.5 | M6 | 2.8x1 | 623 | 1241 | 18 | |
| SFV01510-2.7 | 15 | 10 | 3.175 | 34 | 58 | 10 | 57 | 45 | 34 | 5.5 | 9.5 | 5.5 | M6 | 2.7x1 | 972 | 2020 | 23 |
| SFV01604-3.8 | 16 | 4 | 2.381 | 34 | 57 | 11 | 45 | 45 | 34 | 5.5 | 9.5 | 5.5 | M6 | 3.8x1 | 931 | 2285 | 31 |
| SFV01605-4.8 | 5 | 3.175 | 40 | 63 | 11 | 58 | 51 | 42 | 5.5 | 9.5 | 5.5 | M6 | 4.8x1 | 1614 | 3662 | 40 | |
| SFV01610-2.7 | 10 | 3.175 | 40 | 63 | 11 | 56 | 51 | 42 | 5.5 | 9.5 | 5.5 | M6 | 2.7x1 | 1008 | 2161 | 24 | |
| SFV02004-4.8 | 20 | 4 | 3.969 | 40 | 60 | 10 | 50 | 50 | 40 | 4.5 | 8 | 4 | M6 | 4.8x1 | 1247 | 3584 | 45 |
| SFV02005-4.8 | 5 | 3.175 | 44 | 67 | 11 | 57 | 55 | 52 | 5.5 | 9.5 | 5.5 | M6 | 4.8x1 | 1814 | 4650 | 47 | |
| SFV02010-2.7 | 10 | 3.969 | 46 | 74 | 13 | 57 | 59 | 46 | 6.6 | 11 | 6.5 | M6 | 2.7x1 | 1518 | 3398 | 30 | |
| SFV02020-1.8 | 20 | 3.175 | 46 | 74 | 13 | 70 | 59 | 46 | 6.6 | 11 | 6.5 | M6 | 1.8x1 | 764 | 1758 | 19 | |
| SFV02505-4.8 | 25 | 5 | 3.175 | 50 | 73 | 11 | 55 | 61 | 52 | 5.5 | 9.5 | 5.5 | M8 | 4.8x1 | 2017 | 5884 | 56 |
| SFV02506-4.8 | 6 | 3.969 | 53 | 76 | 11 | 62 | 64 | 58 | 5.5 | 9.5 | 5.5 | M6 | 4.8x1 | 2711 | 7268 | 58 | |
| SFV02506-4.8 | 8 | 4.762 | 56 | 85 | 13 | 70 | 71 | 64 | 6.5 | 11 | 6.5 | M6 | 4.8x1 | 3466 | 8776 | 61 | |
| SFV02510-2.7 | 10 | 6.350 | 68 | 102 | 15 | 70 | 84 | 82 | 9 | 14 | 8.5 | M8 | 2.7x1 | 3040 | 6547 | 37 | |
| SFV02525-1.8 | 25 | 3.175 | 50 | 73 | 13 | 83 | 61 | 52 | 5.5 | 9.5 | 5.5 | M8 | 1.8x1 | 843 | 2199 | 22 | |
| SFV03204-4.8 | 32 | 4 | 2.381 | 54 | 81 | 12 | 50 | 67 | 64 | 6.6 | 11 | 6.5 | M6 | 4.8x1 | 1517 | 5806 | 62 |
| SFV03205-4.8 | 5 | 3.175 | 58 | 85 | 12 | 56 | 71 | 64 | 6.6 | 11 | 6.5 | M8 | 4.8x1 | 2249 | 7612 | 66 | |
| SFV03206-4.8 | 6 | 3.969 | 62 | 89 | 12 | 60 | 75 | 68 | 6.6 | 11 | 6.5 | M8 | 4.8x1 | 3079 | 9575 | 70 | |
| SFV03208-4.8 | 8 | 4.762 | 66 | 100 | 15 | 75 | 82 | 76 | 9 | 14 | 8.5 | M8 | 4.8x1 | 3962 | 11547 | 74 | |
| SFV03210-4.8 | 10 | 6.350 | 74 | 108 | 15 | 96 | 90 | 82 | 9 | 14 | 9 | M8 | 4.8x1 | 5620 | 14649 | 76 | |
| SFV03220-2.7 | 20 | 6.350 | 74 | 108 | 16 | 100 | 90 | 82 | 9 | 14 | 8.5 | M8 | 2.7x1 | 3509 | 8644 | 46 | |
| SFV04005-4.8 | 40 | 5 | 3.175 | 67 | 101 | 15 | 59 | 83 | 72 | 9 | 14 | 8.5 | M8 | 4.8x1 | 2468 | 9586 | 76 |
| SFV04010-4.8 | 10 | 6.350 | 82 | 124 | 18 | 100 | 102 | 94 | 11 | 17.5 | 11 | M8 | 4.8x1 | 6316 | 18600 | 90 | |
| SFV04020-2.7 | 20 | 6.350 | 82 | 124 | 18 | 100 | 102 | 90 | 11 | 17.5 | 11 | M8 | 2.7x1 | 3935 | 10893 | 56 | |
| SFV05005-4.8 | 50 | 5 | 3.175 | 80 | 114 | 15 | 60 | 96 | 82 | 9 | 14 | 8.5 | M8 | 4.8x1 | 3698 | 12053 | 87 |
| SFV05010-4.8 | 10 | 6.350 | 93 | 135 | 16 | 93 | 113 | 98 | 11 | 17.5 | 11 | M8 | 4.8x1 | 7023 | 23537 | 106 | |
| SFV05020-2.7 | 20 | 9.525 | 105 | 152 | 28 | 121 | 128 | 110 | 14 | 20 | 13 | M8 | 2.7x1 | 7336 | 19700 | 68 | |
| SFV06310-4.8 | 63 | 10 | 6.350 | 108 | 154 | 22 | 105 | 130 | 110 | 14 | 20 | 13 | M8 | 4.8x1 | 7860 | 30430 | 126 |
| SFV06320-2.7 | 20 | 9.525 | 122 | 180 | 28 | 120 | 150 | 130 | 18 | 26 | 17.5 | M8 | 4.8x1 | 8162 | 24741 | 80 | |
| SFV08010-4.8 | 80 | 10 | 6.350 | 130 | 176 | 22 | 105 | 152 | 132 | 14 | 20 | 13 | M8 | 2.7x1 | 8593 | 38344 | 145 |
| SFV08020-4.8 | 20 | 9.525 | 143 | 204 | 28 | 180 | 172 | 148 | 18 | 26 | 18 | M8 | 4.8x1 | 15103 | 57296 | 168 | |
| SFV08020-7.6 | 20 | 9.525 | 143 | 204 | 28 | 240 | 172 | 148 | 18 | 26 | 18 | M8 | 3.8x1 | 22423 | 90719 | 260 | |
TBI滾珠絲杠SFV系列產品應用：
CNC機械螺桿——-CNC加工中心、CNC車床、CNC銑床、CNC放電加工機、CNC磨床、CNC線切割機、CNC鉆孔機、專用機…等等
產業機械絲桿——印刷機、造紙機、自動化機械、紡織機、繪圖機。
電子機械絲桿——量測儀器、x-y平臺、醫學設備、工廠自動化設備、PCB鉆孔機、IC封裝機、半導體設備、工廠自動化設備…等
輸送機械滾珠螺桿——Robort Stage、材料搬送設備、核能反應器，高度致動器…等
航天工業滾珠絲桿——飛機襟翼、機場負載設備。
精密工具機絲桿—-銑床、磨床、放電加工機、刀具磨床、齒輪加工機、鉆床、刨床
其它滾珠螺桿—-如天線使用的致動器、閥門開關裝置…等。
SFV滾珠絲杠的特點：
1.高信耐性：
SFV系列TBI滾柱螺桿是以多年來所累積的制品技術為基礎，從材料、熱處理、制造、檢查至出貨，都是以嚴謹?shù)钠繁Ｖ贫葋砑右怨芾恚虼司哂懈咝刨囆浴?/p>
2.圓滑的動作性：
SFV重負載型TBI滾珠絲桿比一般滑動螺桿具更高的效率，所需扭矩只有30%以下。可輕易將直線運動變換為回轉運動。滾珠螺桿既使給與預壓，亦能維持圓滑的動作特性。
3.無背隙與高剛性
TBI絲桿螺母采用哥德式溝槽形狀、軸方向間隙調整至極小亦能輕易轉動。又于1個或2個螺帽間做預壓調整，予消除軸方向間隙，使具有可符合使用條件的適當剛性。
4.循環方式：
TBI螺母SFV系列為內循環方式，很大程度上解決了大家在選型時被誤導的局面，歸為兩大類的循環方式，可讓大家在選型時，只用了解螺桿及螺帽的特性，就能更輕易的區分開來自己所適用的產品型號。
6. 優異的耐久性：
TBI滾動絲桿 MOTION以累積多年的滾珠螺桿之生產技術為基礎，采用嚴謹?shù)牟牧辖韪叨葻崽幚砑凹庸ぜ夹g(shù)，可供給耐久性的制品。
