EF支撐側絲杠支撐座


	產品名稱：	EF支撐側絲杠支撐座
	產品品牌：	臺灣TBI滾珠絲杠
	產品型號：	EF支撐側
	產品內徑：	6-20（mm）
	產品外徑：	42-95（mm）
	產品高度：	25-58（mm）

產品說明

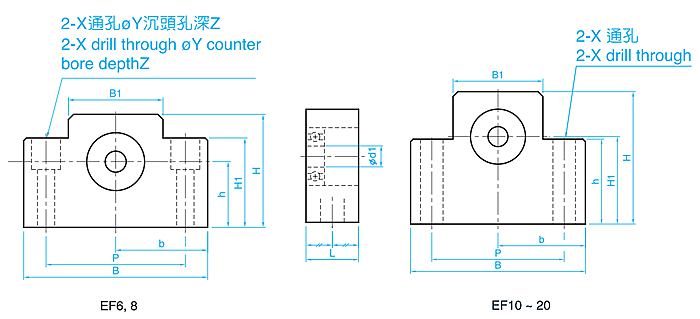

EF支撐側絲杠支撐座外型尺寸：

單位：mm

型號 Model No.	d1	L	B	H	b	h	B1	H1	P	X	Y	Z
EF6	6	12	42	25	21	13	18	20	30	5.5	9.5	11
EF8	6	14	52	32	26	17	25	26	38	6.6	11	12
EF10	8	20	70	43	35	25	36	24	52	9	-	-
EF12	10	20	70	43	35	25	36	24	52	9	-	-
EF15	15	20	80	49	40	30	41	25	60	9	-	-
EF20	20	26	95	58	47.5	30	56	25	75	11	-	-

TBI滾珠絲桿軸端加工尺寸（采用EF支撐側）：

單位：mm

型號 Model No.	絲桿軸外徑d	軸承部軸外徑A	E	B	F	G
EF6	6/8	6	9	5.7	6	0.8
EF8	10/12	6	9	5.7	6	0.8
EF10	12/14/15	8	10	7.6	7	0.9
EF12	14/15/16	10	11	9.6	8	1.15
EF15	18/20	15	13	14.3	9	1.15
EF20	25/28	20	19	19	14	1.35

產品訂購熱線：13532728713, 13532728713

上一產品：EK固定側絲桿支撐座

下一產品：FK固定側絲桿支撐座
